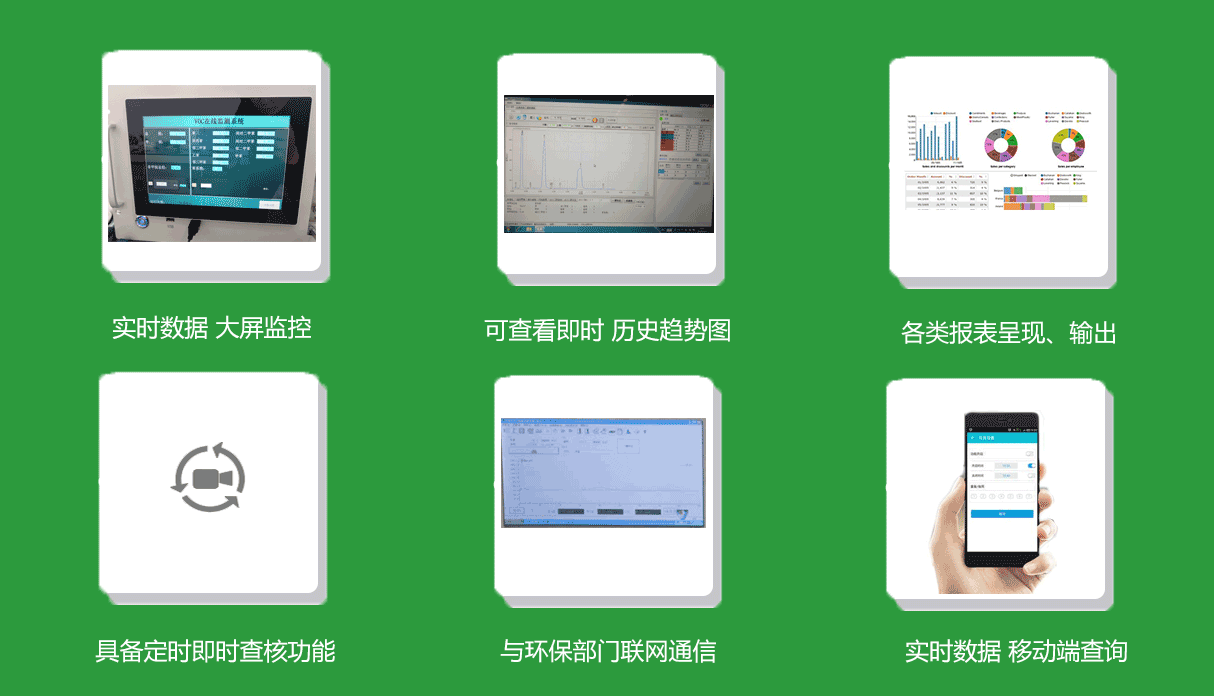

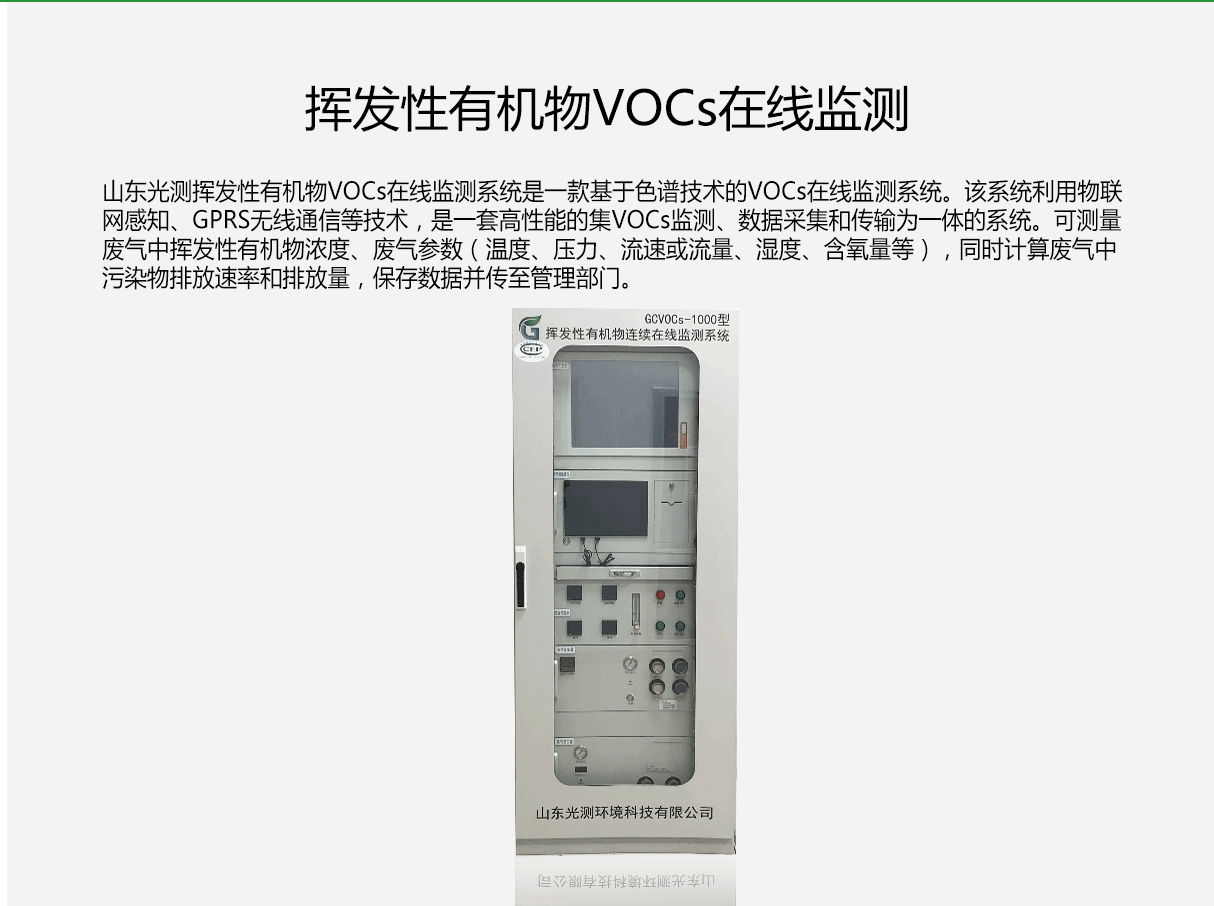

山东光测VOCs在线监测采用专用色谱柱组合、中心切割加反吹技术和氢火焰离子化检测器(FID) 技术进行甲烷和非甲烷总烃的检测,可对挥发性碳氢化合物和许多含碳化合物进行检测,可汇总所有的气体浓度信息和工作状态信息,具有生成报表、存储数据、查询历史记录、与环保部门联网通信等功能。

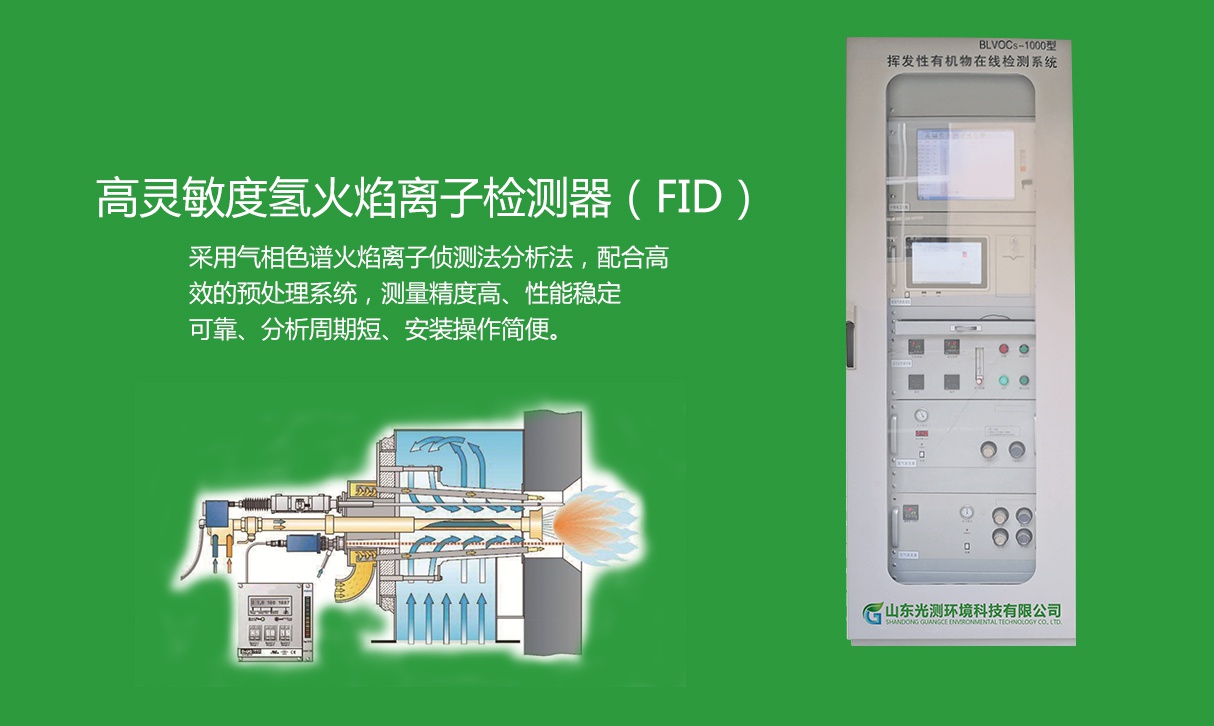

氢火焰离子化检测器简称氢焰检测器 ,又称火焰离子化检测器(FID: Flame loniza - tion Detector )。是用于检验氢火焰离子化的机器,简称氢焰检测器,灵敏度高、死体积小、响应快、线性范围广,能有效地与毛细柱联用,成为目前对有机物微量分析应用广泛的检测器。
工作原理:
氢焰检测器是以氢气与空气中氧气燃烧产生火焰为能源,当有机物质进入火焰时,在火焰的高能作用下,被激发而产生离子。在火焰上下部有一对电极(上部是收集极,下部是极化极),二电极间施加一定电压( 200 ~300V ) ,有机物在氢火焰中被激发产生的离子在极间直流电场的作用下就定向移动,形成了一种微弱电流,然后流经高电阻( 107 ~1010)取出电压讯号,经放大后送到二次讯号记录仪表被记录下来。
检测器采用圆筒状收集极,石英加金属喷嘴,极化极为铜片叉口,极化极与喷咀口相碰,离子室为全密封式结构。气相色谱仪FID的极化电压为+ 230V ,双检测器座落在一铝质加热块中,加热块用内热式加热器和铂电阻进行温度恒温控制。气相色谱仪FID的氢焰点火采用电子点火枪在出口端点火,由于是全密封式结构,出口点火非常容易。点火时 H2流量调节到 7 左右,点火后H2 流量调节到 4 左右。
1、非甲烷总烃在线监测灵敏度高(10-13~10-10 g/s),比TCD的灵敏度高约1000倍;
2、非甲烷总烃在线监测检出限低,可达到10-12g·g-1
3、线性范围宽,可达(106~107);
4、FID结构简单,死体积一般小于1uL,响应时间仅为1ms,既可以与填充柱联用,也可以直接与毛细管柱联用,对气体流速、压力和温度变化不敏感
5、FID对能在火焰中燃烧电离的所有挥发性的有机化合物均有响应,对所有烃类化合物(碳数≥3)的相对响应值几乎相等,对含杂原子的烃类有机物中的同系物(碳数23)的相对响应值也几乎相等可以直接进行定量分析;
6、非甲烷总烃在线监测结构简单、性能优异、稳定可靠、操作方便;
VOCs在线监测参数
项目 | 指标参数 |
---|---|
监测能力 | 甲烷 、非甲烷总烃、苯、甲苯、二甲苯 |
量程 | 甲烷(0.1-10000)ppm(v/v) 非甲烷总烃(0.04-10000)ppm(v/v) 苯(0.1-10000)ppm、 甲苯(0.1-10000)ppm、 二甲苯(0.1-10000)ppm |
检测器 | 高灵敏度氢火焰离子化检测器(FID) |
检出限 | ≤0.1ppm(甲烷)(v/v) ≤0.04ppm(v/v)(非甲烷总烃) |
重复性 | RSD≤2% |
分析周期 | ≤40S |
功率电源 | <300w,220V AC/50HZ |
工作环境 | 温度(5-50)℃湿度(10%-90%)RH% |
输出 | 4-20mA RS232/RS485 以太网 |

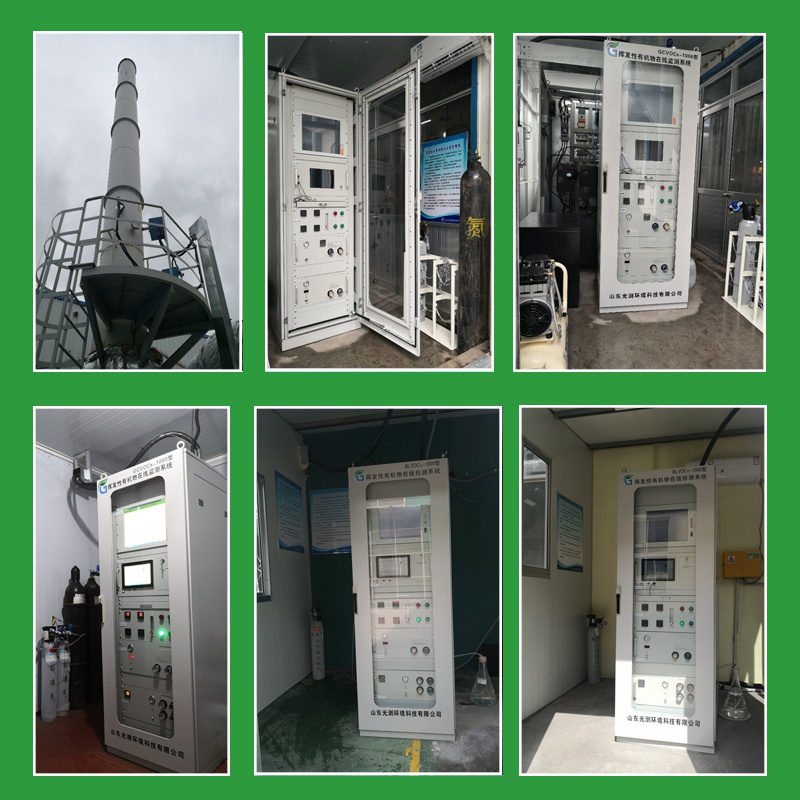

案例展示
1、污染源 VOCS 在线监测;
2、恶臭类有机硫化物在线监测 ;
3、厂界多点无组织排放在线监测;
4、排放管道中总碳氢化合物(THC)及非甲烷总烃( NMHX )的定量定性分析 ;
5、排放管道中烯类及环状芳香族碳氢化合物的定量定性分析;
6、排放管道中二甲基甲酞胺、烷类、苯类的定量定性分析。
